手动液压搬运车各液压元件的设计计算和校核
为使手动液压搬运车液压系统结构更紧凑、简洁,使液压系统集中在一个模块内,把各液压元件做成一体。把油箱与液压缸装配在同一圆心轴线内,把各油路与各阀等设计在液压缸的底座内。总结了手动液压搬运车各液压元件的设计计算和校核方法。
一、液压缸的设计及计算
1. 液压缸材料的确定
为使液压缸结构更紧凑、简洁,液压缸材料采用高质量,具有高抗拉强度极限的材料,采用高质量的无缝钢管,材料为∶45号钢制造,调质处理.
查《机械设计课程设计》表12-1,得
硬度为∶162-217HBS,抗拉强度为∶G。=600MP。屈服极限为∶o=35MP。
2.大液压缸内胶直径的计算与确定由上得知,液压系统的最大负荷为∶F=45600N
为使液压缸结构较小,取液压系统的设计压力尽量的高。初取液压系统的设计压力为∶=17MPa
3.液压缸外直径的计算与确定

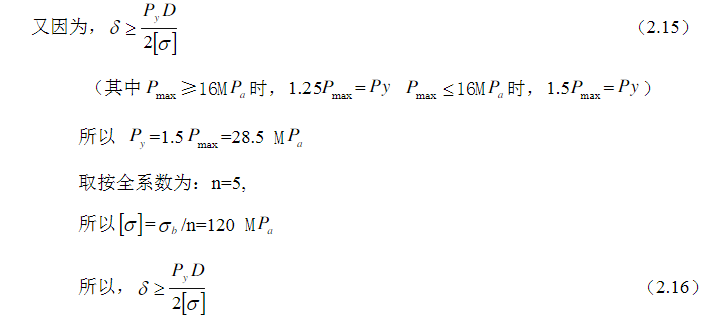

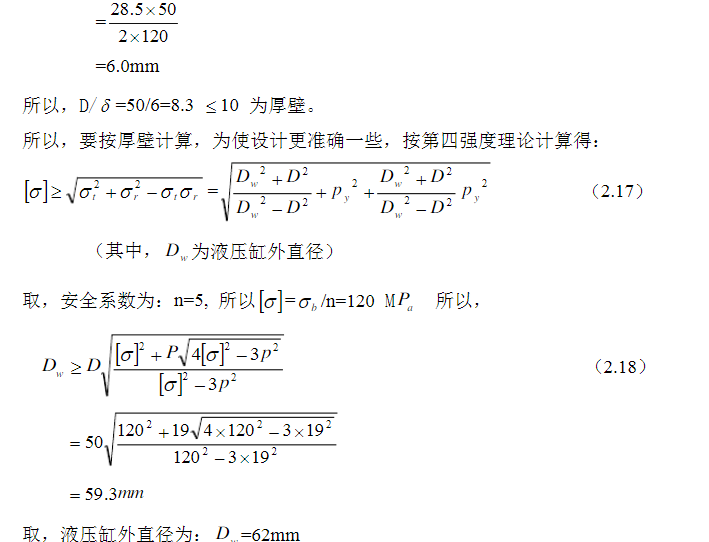

为使液压缸结构较小,先把液压缸按薄壁计算。因为,D/6210时,为薄壁
二、油箱的设计
伸缩臂套的材料∶选工程用铸造钢 ZG310-570。查《机械设计课程设计》表12-1,得硬度为∶≥153HBS,抗拉强度为∶g,=570MP。
为使液压系统结构更紧凑,把油简与液压缸装配在同一圆心轴线内。要求∶油筒油面的最高高度不超过,油简高度的80%
因为油路和阀中对油量的损耗,所以,估算,液压缸到达最高极限位置所需的油量为总油量的90%。

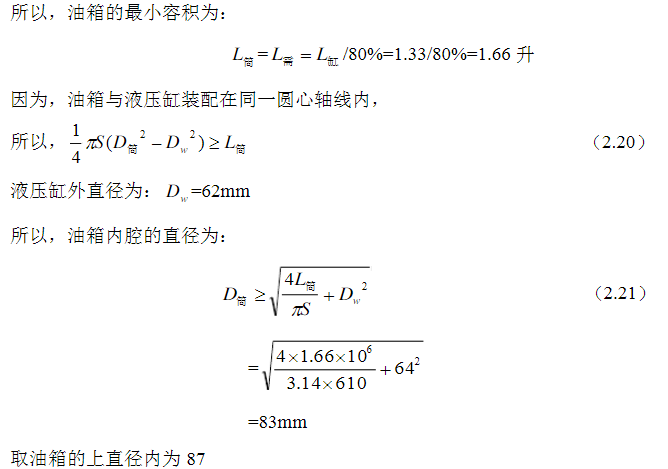

又因为,推程∶S=520mm 液压缸内腔的直径∶D=42mm 所以,液压缸到达最高极限位置所需的油量为∶
三、油路的设计
为使液压系统结构更紧凑、简洁,使液压系统集中在一个模块内,把各液压元件做成一体。把各油管路做在液压缸的底座内。
油管路的管径不宜选得过大,以免使液压装置的结构庞大∶但也不能选过小,以免使系统压力损失过大,影响工作。取,油道内径为∶d=5mm 3.2.4
四、截止阀的设计
为使液压系统结构更紧凑、简洁,使液压系统集中在一个模块内,把各液压元件做成一体。把各阀等设计在液压缸的底座内。

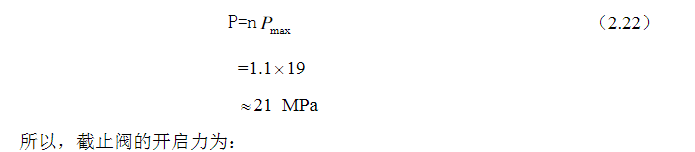

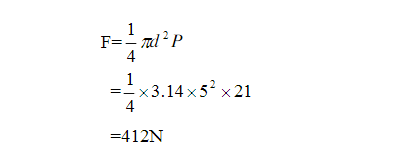

因为,液压系统设计的最高压力为∶Pn-=19MPa 取,截止阀的开启系数为∶n=1.1 所以,截止阀的开启压力为∶
叉车在工作时必须安全可靠。要使一台起重机工作安全可靠,除了要使各个机构和金属结构满足要求外,还要装设安全与指示装置。
所以我们在设计手动液压搬运车时根据上述的要求,在设计液压起重机时考虑过载保护、机架足够强度,认真计算各个参数,尽可能的全面考虑问题。
